灯泡开关怎么接线图解（一个灯两个开关怎么接线图解）

普通电灯怎么接单相必火开关(求图)

将左右两个开关用两根线并联起来，一个开关接上火线，一个开关就直接接在控制线上用一根线直接连接中心点，另一头连上电灯，开关之间检查火线与零线是否正确连接最好通电测试电路是否正确，然后再检查电灯是否能够实现双控。

单控开关和灯泡的连接顺序：火线——开关——灯——零线。开关必须接火线，这样在开关断开的时才能把灯具上的电源全部断开。

L孔接火线，L1孔接灯的控制线。灯的零线和电源的零线并联。一灯一控，很简单，也很常见。只要将电源，开关，电灯串联在一起就可以了。这样连接的电灯只能被一个开关控制。

单联开关接线最简单，开关背面只有两个端子。一般标有“L”和“L1”，我们需将电源进线接至L，L1接照明灯的一端。双联开关和单联开关有相同之处，只是增加一组按钮和端子。双联开关有三个端子和四个端子之分。只是有的接线图让我们不好理解，我们详细介绍一下。

家用电灯开关接线方式就是，零线直接接到灯头上不用接进到开关，开关上只接一根火线，火线是一根进到开关里，然后再从开关上接一根到灯头上。

双控电灯开关接线法：我们首先将双控开关的中心点确定好，对称的庄点就称为左右即可。将左右两个开关用两根线并联起来，一个开关接上火线，一个开关就直接接在控制线上。用一根线直接连接中心点，另一头连上电灯，开关之间检查火线与零线是否正确连接。

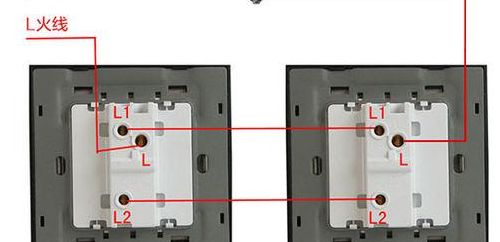

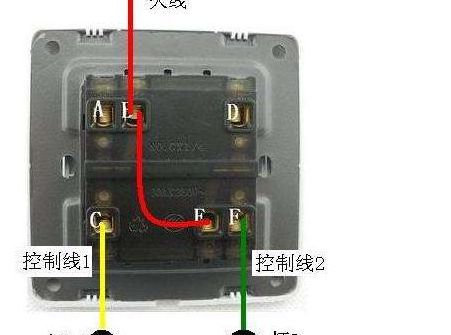

1、需要的电源线一组，一火一零。需要双控制线两组共6根。两盏灯共要灯头线四根。接法如下。开关A接线端子标有L1的孔是公共端，接火线，双控线接两边（两个孔一般用L1L21表示），开关B接线端子标有L2的孔接灯头线，双控线接两边不分正反（两个孔一般用L2L22表示）。

2、三灯三开双控开关接线图如下：首先确定电源，开关盒内是否有电源，如果没有电源，下图开关盒内应该是三根线，两根联络线，一根灯线，如果有电源，是两根联络线，一根电源线。接线：红线接电源，蓝线接绿线，红线接灯线，或蓝线接灯线，红线接绿线，蓝线接电源。

3、进第一个开关前为两根，一零一火，出第一个开关后是三根，一零两联络线（联络线是开关与开关之间直接联接的线，绕灯行，不能叫火线的原因是因为经过了开关的控制，而不是直接与配电箱联接的线，就像灯到开关的线就叫控制线，而不是火线）。要是控制两个灯及以上的话，灯与灯之间就是4根线了。

1、进第一个开关前为两根，一零一火，出第一个开关后是三根，一零两联络线（联络线是开关与开关之间直接联接的线，绕灯行，不能叫火线的原因是因为经过了开关的控制，而不是直接与配电箱联接的线，就像灯到开关的线就叫控制线，而不是火线）。要是控制两个灯及以上的话，灯与灯之间就是4根线了。

2、不换开关的情况下，将两条灯线并一起接在公共端，其他线拆了包好，只拆一边就可以，只留一条线，如图：右边开关保持开的状态，这时就只用左边开关控制两个灯了。假如换单控开关，装左边就把控制线引过左边，装右边就火线引右边。方法有多种，明白就随便接。

3、即两个有一定距离的按钮同时控制一组灯源。先将火线接到一个双控开关的中间接线柱处，而灯头(或者螺口灯头的中心舌片)则与另一个双控开关的中间接线柱连接。
