光纤猫接法图解是什么?
标有网络E的接进户光纤。标有网口网口网口4 可连接接电脑或者路由器。标有iTV接网络机顶盒。标有语音的接电话座机。
上图为中兴光猫示意图，其最左边网络G口是光纤接口，接从运营商处引入用户家的尾纤。左边第二个，是语音接口，如果用户申请固定电话业务，可以从此端口引出电话线接固定电话机。左边第三个口（网口1），一般是绝大部分地区的运营商将此端口开放给用户作为上网的互联网接口。
上图是现在家庭组网的基本结构示意图。一般家庭弱电信号线都是网线组网，各个房间通过网线和信息模块相连，但现在新的技术是光纤宽带，是无法直接将光纤连至各个房间的。因此由上图可以看出，一般将光猫和路由器放置在家庭综合布线的汇接点处，然后通过路由器的lan口分出网线链接至各个房间的信息模块处。
4芯光缆的接法是怎样的?

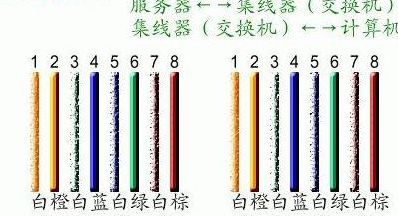

上面两种不管是交叉线还是直连线使用的都是6这四芯（白绿、绿和白橙、橙这两对绞线）。
拿48芯来说吧，一般来说48芯有4个束管（4个颜色或者2种颜色），每管12芯12个颜色（色序：蓝桔绿棕灰白，红黑黄紫粉兰）。
接头盒，用熔接机接，只能利用四芯了，有两芯不接或留作备用。4芯光缆是拥有像光一样传输速度的通信线缆，4芯光缆的带宽宽、传输速度快、保密性好、抗电磁场干扰、绝缘性好、寿命长、化学稳定性好。6芯光缆是内置有6根光纤（成分是二氧化硅，石英玻璃）的通讯线缆。
先准备一个水晶头和一根网线；接着将网线外绝缘层剥开，露出橙白、橙、绿白、绿这四个芯线；再将芯线外皮剥去2厘米左右，把金属芯线按前面的颜色顺序插入到水晶头6号槽中；最后用压线钳压好即可。首先要知道网线水晶头的接法，有568A和568B。
蓝束里面又有蓝、桔、绿、棕、灰、白分别代表此光缆的1至6芯，桔束里面又有蓝、桔、绿、棕、灰、白分别代表此光缆的7至12芯。你先确定好那条4芯光缆先接，再按照顺序接就好了。4芯光缆的纤序是蓝、桔、绿、棕。
光纤接头接法图解
1、光纤接头接法图解如下：将皮线光缆从尾帽内穿入，用剪刀将皮线光缆的外表皮剥除约5~6厘米。然后将剥下的外皮剪掉，两侧的外皮层保持齐平状态。注意剥皮的过程中要谨慎小心，以防对内部光纤线造成损伤。
2、光纤接头接法图解如下1将皮线光缆从尾帽内穿入，用剪刀将皮线光缆的外表皮剥除约5~6厘米然后将剥下的外皮剪掉，两侧的外皮层保持齐平状态注意剥皮的过程中要谨慎小心，以防对内部光纤线造成损伤2将光缆放在。

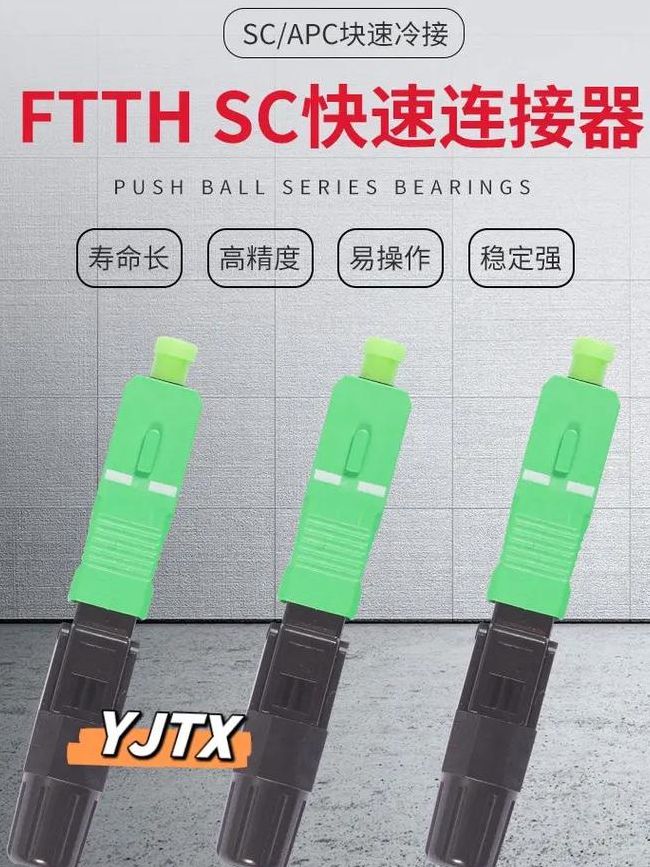

3、芯的光纤，要接到带有SC接头的盒子里。如下面两个图片。把光纤（或者光缆）剥好，线芯一般在30~40厘米左右。之后把尾部缠点胶布，固定在盒子里。最后，把4个芯分别冷接插到SC接口中。
电视光纤线断了怎么接图解
有三种连接方法，分别是熔接、活动连接和机械连接，连接的时候要剥开光缆。3 /6 剥开之后固定光缆，小心不能破坏了束管，大约剥开1米，里面可能有油膏，用卫生纸擦拭一下。
光纤线如果出现了断裂，连接的时候需要选择同色系列的，要同心相连，之后再按照顺序，大到小依次来连 接。连接的时候，首先需要将光缆拨开，剥除一毫米，里面有油膏先用纸擦拭一下。
首先，需要在有线电视信号源与分支器之间连接一根同轴电缆，这个电缆的一个端口连接有线电视信号源（如有线电视机顶盒），另一个端口连接分支器的输入口。
光纤线断了，自己接的方法是剪开斜口钳、拨开皮缆、放入导槽、上冷接端子，操作如下：用斜口钳把皮缆里面的钢丝剪开大约20厘米。用光缆剥线器拨开皮缆，露出光纤，注意长度。
光纤接头接法图解如下：将皮线光缆从尾帽内穿入，用剪刀将皮线光缆的外表皮剥除约5~6厘米。然后将剥下的外皮剪掉，两侧的外皮层保持齐平状态。注意剥皮的过程中要谨慎小心，以防对内部光纤线造成损伤。
入户光纤线断了连接的方法如下：工具／原料：斜口钳、光缆剥线器、米勒线、冷接端子。斜口钳剪开皮缆 用斜口钳把皮缆里面的钢丝剪开大约20厘米。拨开皮缆 用光缆剥线器拨开皮缆，露出光纤，注意长度。
路由器接路由器网线接法图解
光纤入口，并带有光纤猫的网线连接很简单。外部光纤连接光猫后，光猫的另外一个网卡端口，用一根网线与无线路由器的WAN端口连接，然后路由器的任意LAN口通过网线与电脑网卡接口连接就可以了。
可以连接，具体方法如下：把有线路由器接出来的网线，插在无线路由器的WAN接口上面；电脑用网线，连接到无线路由器LAN(1\2\3\4)中任意一个接口即可。
首先路由器和电脑，宽带猫连接，如图：然后打开电脑的浏览器，输入路由器的登录地址和登录密码，具体的登录ip和密码可以翻看路由器背面的标签。进入路由器后，会有个设置向导，首先填写自己的宽带帐号和密码。
