什么叫光控开关电路
光控开关，顾名思义，是通过外界环境中光强的变化来控制开关的导通、截断状态。
光控开关是什么意思？其实光控开关是一种非常方便的装置，它可以感应光线的强度来自动控制电灯的开关。下面我们来谈谈光控开关的工作原理、应用场景以及它的优缺点。首先，光控开关的工作原理是通过感光电阻接收外界环境中的光线强度，当光线强度达到一定程度时，会通过控制电路自动开关电灯。
光控感应开关是一种利用光电效应原理来控制电路开关的装置。它通过感应光线的强度和方向来控制电路的开关状态，广泛应用于照明、安防、自动化控制等领域。光控感应开关通常由光敏元件、电路板、外壳、接线端子等部分组成。
光敏电阻光控开关是一种利用光敏电阻感知光线强度变化来实现开关控制的功能。光敏电阻是一种特殊的电阻器，其电阻值随着光照强度的变化而变化。在黑暗环境中，光敏电阻的阻值较高，导致电路中的电流较低，从而使得开关处于关闭状态。
光控开关电路是一种电路，能够通过光线变化开闭电路。
光控开关是一种利用光敏装置进行控制的开关。
6个简单的开关电源电路整理
1、V开关电源是一种高频逆变开关电源。开关管在电路控制下进行高速通断，将直流电转变为高频交流电，然后提供给变压器进行变压，从而产生所需的一组或多组电压。24V开关电源的工作原理是：单端正激开关电源电路 单端正激开关电源的典型电路如下。
2、首先，介绍简单的开关电源电路图（一）。为了实现稳定输出，需要调整电容C3和电阻R5，使振荡频率保持在30KHz-45KHz。此电路输出电压需稳压，最大输出电流可达500mA，有效功率为8W，效率高达87%，在满足基本要求的情况下，可正常工作。接着，讨论24V开关电源的原理。
3、推挽式开关电源的典型电路如图六所示。它属于双端式变换电路，高频变压器的磁芯工作在磁滞回线的两侧。电路使用两个开关管VT1和VT2，两个开关管在外激励方波信号的控制下交替的导通与截止，在变压器T次级统组得到方波电压，经整流滤波变为所需要的直流电压。
液晶电源电路原理图
1、开关电源分为串联型开关电源和并联型开关电源，液晶彩电的开关电源电路采用的均是并联型开关电源。下图所示为并联型开关电源的基本原理图。并联型开关电源的基本原理图 其中VT为开关管，T为开关变压器，VD为整流二极管，C为滤波电容，R为负载电阻。
2、移动DVD机，受限于体积，外接电池电压多为9V，而其液晶屏驱动部分则需多组不同电压，导致供电电路复杂，故障率较高。附图为新科SDP1710型移动DVD机液晶屏驱动电路图。此电路设计为液晶屏驱动供电电路，即二次升压电路。
3、该电源的组成框图如图3-4-8所示，该电源的待机电源与12V、24V电路无关。但12V、24V与它有关，因为TD16888的工作电源Vcc2是待机电路高频变压器一专用绕组提供的。
开关电源电路图与维修技巧
首先要利用万用表检测一下开关电源到底是哪一个部位出现了问题；然后再检测一下因数模块和脉宽调制组件；接着看一下线路的电压能否达到380伏，如果达不到这个电压值，就可以判断是电阻损坏，需要更换一个新的电阻。
维修技巧开关电源的维修可分为两步进行：断电情况下，看、闻、问、量看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件。
在检测次级电路是否存在短路的问题时，采用压降法是一种极其有效的方法。在操作前，务必要确保电源已经完全关闭，这是至关重要的一步。因为如果次级短路，可能导致初级电路启动自保机制，这无疑会增加维修工作的复杂性和难度。
buck电路图及其原理
Buck电路的原理 Buck电路，又称降压转换器，利用开关元件和电感器实现电压的降低。 储能阶段（开关关闭）：MOSFET开关处于关闭状态，输入电压连接至电感器，电感器开始储存能量。此时，电感器通过二极管为负载供电。 释放能量阶段（开关打开）：当MOSFET开关打开，电感器中的电流流向负载。
buck电路的原理是一种降压（step-down）转换器，采用开关元件和电感器组成。buck电源基本工作原理 拉伸阶段（开关关闭）：当MOSFET开关关闭时，输入电压被连接到电感器上，电感器储存电流。这时，电感器充电，储存能量，并通过二极管向负载提供电能。
稳压原理：假设输入电压升高或负载减轻，导致输出电压升高，R8两端获得的取样电压增大，反馈到T1的基极，使得T1和T2导通电流增大。
Buck变换器的工作原理图由开关元件M二极管D电感L电容C1和反馈环路组成。反馈环路通常由四部分构成：采样网络、误差放大器、脉宽调制器和驱动电路。
buck斩波电路 即降压型斩波电路 。输入大于输出。看资料的公式看不懂？那通俗的讲一下：上图中 上面的是基本电路结构 ，下面的是开关管导通和关断的两个状态。1：导通的时候，瞬间输入电压增加 ，电感L阻碍作用 ，这时L 和复杂R是串联 到电源两端。
这是最简单的BOOST升压电路。Buck/Boost变换器，也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。如图是buck/boostconverter最简单的电路图。
电源电路原理图求讲解

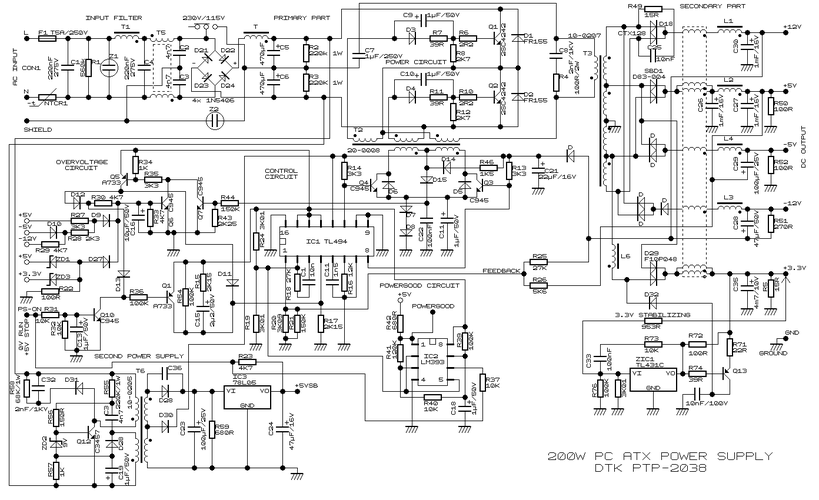

1、开关电源电路图如下：开关电源的主要电路是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
2、自激式开关电源中的开关管起着开关及振荡的双重作从，也省去了控制电路。电路中由于负载位于变压器的次级且工作在反激状态，具有输人和输出相互隔离的优点。这种电路不仅适用于大功率电源，亦适用于小功率电源。推挽式开关电源电路图 推挽式开关电源的典型电路如图六所示。
3、首先，介绍简单的开关电源电路图（一）。为了实现稳定输出，需要调整电容C3和电阻R5，使振荡频率保持在30KHz-45KHz。此电路输出电压需稳压，最大输出电流可达500mA，有效功率为8W，效率高达87%，在满足基本要求的情况下，可正常工作。接着，讨论24V开关电源的原理。
4、开关电源电路图的基本构成 开关电源通常由脉冲宽度调制（PWM）控制IC和MOSFET构成，控制方式分为调宽式和调频式。调宽式因应用广泛，尤其在开关电源集成电路中占据主导地位，因此我们重点介绍调宽式开关稳压电源。
5、其工作原理为：220V的交流电经过桥式整流滤波电路 后，得到大约+300V的直流高压，这一直流电压被M0S功率管斩波并通过高频变压器降压，变成频率为几十kHz的矩形波电压，再经过输出整流滤波，就得 到了稳定的直流输出电压。
