倒车影像线路怎么布?
1、想要安装倒车影像线路，首先需要把记录仪的电源线引到车上，然后连接摄像头的线由后座引出到车尾部。接下来，用螺丝刀把汽车后备箱的塑料面板卸下来，选择合适的位置，把车尾部的摄像头固定好，将摄像头的线连接到尾灯的正极上。

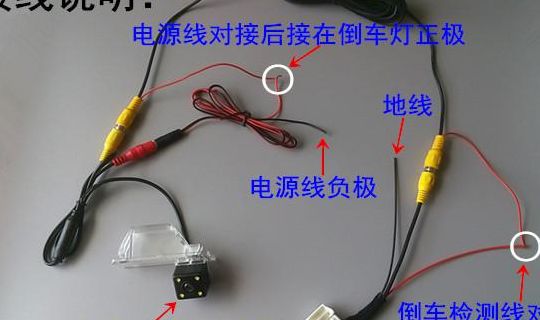

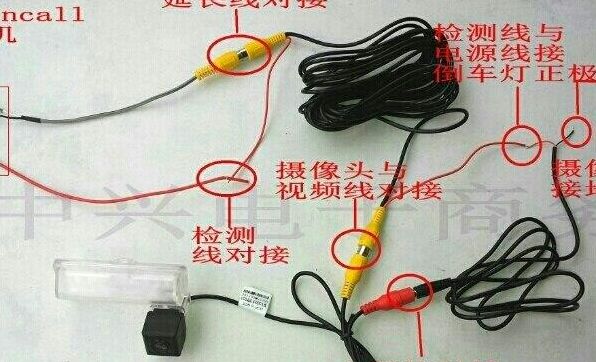

2、倒车影像的五根线分别连接到车辆的电源线、视频线，以及摄像头的电源和视频线。 将两根黄色的线连接在一起，这是倒车影像的视频线。 将红色的线与棕色的线头连接，这是倒车影像的电源线。 将两个红色的接头连接在一起，这是后置摄像头的电源线。
3、倒车影像安装方法 对于倒车影像的安装，有以下几种方法： 将摄像头安装在牌照灯外壳上，或者直接固定在车牌架牌照灯的位置上。这种安装方式相对简单易行。 使用摄像头配件提供的小螺丝将摄像头固定在牌照灯位置上，通过铁片或垫片等调整，使其达到最佳倒车视角。
4、汽车倒车影像接线方法：首先拆除车载蓄电池处的电源供电连线，并将拆除的连线放在远离电极的地方，以防止电源意外接通。
5、装倒车影像的方法： 切记要先拆除蓄电池电源供电连线，拆除后的连线要远离电极，以防电源接通；准备好后视镜头线束，把车牌小灯取出来后，将线束穿过车牌小灯的位置；利用撬开的牌照灯里的卡扣安装摄像头，把撬开后的灯泡拧到摄像头上；连接转接线。
6、倒车影像的五根线分别接车的电源线、视频线，摄像头的电源、视频线。将两根黄色的线接起来，这是倒车影像的视频线。将红色的线跟棕色的线头接起来，这是倒车影像的电源线。将两个红色的接头接起来，这是后面摄像头的电源线。将剩余的两个黄色线接起来，这是后面摄像头的视频线。
行车记录仪倒车影像怎么安装?
首先，先将行车记录仪后视镜部分安装，包括后视镜的安装以及取电线路的布置等。在车辆后备箱门，牌照灯附近，将摄像头安装（摄像头一般由自攻螺丝紧固）。卸下后备箱门内罩，并将摄像头线束从中穿至副驾驶室，最终连接行车记录仪主机，最后复原所有拆卸部件，即可完成安装。
如果不要就找受钥匙控制的那个保险丝。黑线接保险丝旁边的一颗和车身连接的螺丝，注意是和车身连一起的才是搭铁。这样，记录仪的供电就解决了。下边是接后倒车影像的线，同样一头插记录仪上，另一头线布线顺着门柱走。
找到倒车影像的说明书，通过倒车影像的说明书了解走线情况，在走线前需要阅读行车记录仪的使用说明，避免在走线过程中出现异常，造成不必要的麻烦。进行走线前，建议车主进行测试，如果工作异常，及时的联系相关的客服，如果走线结束之后才发现，处理起来比较麻烦。
东风小康装倒车影像线路怎么走
为了加装倒车影像，并按照走线方式进行连接，可以按照以下步骤进行：首先，将记录仪的电源线连接到车充，然后从后座引出摄像头的线到车尾部。接下来，使用螺丝刀小心地卸下汽车后备箱的塑料面板。选择一个合适的位置，将车尾部的摄像头牢固固定，并将摄像头的线连接到尾灯的正极上。
汽车倒车影像接线方法：首先拆除车载蓄电池处的电源供电连线，并将拆除的连线放在远离电极的地方，以防止电源意外接通。
装倒车影像的方法： 切记要先拆除蓄电池电源供电连线，拆除后的连线要远离电极，以防电源接通；准备好后视镜头线束，把车牌小灯取出来后，将线束穿过车牌小灯的位置；利用撬开的牌照灯里的卡扣安装摄像头，把撬开后的灯泡拧到摄像头上；连接转接线。
倒车影像的4根线接线问题
1、倒车摄像头四根线为红色电源为正；黄色视频为正；黑色电源为负；绿色视频为负。后备箱接线：通常情况下，单独的一条(大多为红色)接后尾灯正极。其余3根不用管。车载摄像头常见注意事项为：必须要注意车载摄像头工作环境温度在0-50度之间，不可安装在温度过高的地方。
2、如果原车摄像头有5根线，而新摄像头只有4根线，你可以按照以下步骤将它们相接：查看原车摄像头的线缆：通常，原车摄像头的线缆包括正极电源线（红色），接地线（黑色），视频信号线（黄色），以及两个额外的辅助线（可能为白色和绿色）。
3、倒车摄像头四根线为红色电源为正；黄色视频为正；黑色电源为负；绿色视频为负。后备箱接线：通常情况下，单独的一条(大多为红色)接后尾灯正极。其余3根不用管。汽车摄像头常见的注意事项是：需要注意汽车摄像头的工作环境温度在0-50度之间，不允许安装在温度过高的地方。
倒车影像后摄像头如何接线?
1、汽车倒车摄像头的接线方法：后视镜部分安装 首先，将行车记录仪后视镜部分进行安装，包括后视镜的安装以及取电线路的布置。然后，将行车记录仪主机安装在车辆后备箱牌照灯附近，摄像头一般由自攻螺丝紧固。
2、倒车影像接线方法：显示屏，支持AVIN（影像输入），现有的有两种协议：蓝牙无线连接、有线连接；购买倒车摄像头（根据显示屏的协议购买有线或无线的）， 最好有夜视、防水功能的；接线：将倒车摄像头的电源线接到倒车灯的两极（注意正负极）。
3、对于倒车影像摄像头的接线方法，有以下四种方式：第一种方法是将摄像头线束送进钻孔内，具体操作是拆下后备箱衬垫，拔出防水走线胶圈。第二种方法是使用牵引铁丝，将摄像头线束拉出至后备箱内。第三种方法是将摄像头线束及数据接头引到胶圈走线孔，并装回防水胶圈，然后拆下后备箱左侧装饰衬板。
