用图示法表示在立式铣床上铣丅型槽的步骤及所使用的刀具?
安装时,先将直柄铣刀装入弹簧夹头内,拧紧螺母将直柄铣刀夹紧,再将铣刀杆插入立式铣床的锥孔内。安装较大直径的直柄铣刀时,可使用图所示铣刀杆,将铣刀杆安装在小三爪卡盘内,再再用方扳手转动卡盘上的小锥齿轮方孔,通过三个卡爪将铣刀夹紧。
.平头铣刀,进行粗铣,去除大量毛坯,小面积水平平面或者轮廓精铣。2.球头铣刀,进行曲面半精铣和精铣;小型球头铣刀可以精铣陡峭面/直壁的小倒角还有不规则轮廓面。3.平头铣刀带倒角,可做粗铣去除大量毛坯,还可精铣细平整面(相对于陡峭面)小倒角。
特点及精度:是加工T型槽的专用工具,直槽铣出后,可一次铣出精度达到要求的T型槽,铣刀端刃有合适的切削角度,刀齿按斜齿、错齿设计,切 削平稳、切削力小。
打开Mastercam软件,并创建一个新的零件文件,在Mastercam的CAD界面中,使用绘图工具创建T型侧槽的轮廓,根据需要设置槽的尺寸、深度和位置。完成轮廓绘制后,在Mastercam的CAM界面中选择铣削操作,在CAM界面的工具选项中,选择合适的切削工具,例如端铣刀。
用龙门铣铣T型槽,可以给侧面的主轴装上三面刃盘铣刀,先铣出T型槽的直槽来,然后再用中间横梁上的主轴装上T型刀铣出T型槽底下的宽槽。不过这样加工也有缺点,侧面的主轴由于不能像卧铣那样安装刀杆支架。主轴的刀杆是属于悬臂结构,不能伸的太长。
t型槽平台毛坯:按技术要求制图纸、按图纸制作木型、配料、造型、烘干、浇铸、落沙、清理、检验毛坯的各部位;铸铁平板机械加工:外观检验并划线、加工、检验;铸铁平板工件调平、人工刮研、检验科检验;铸铁平板的外观处理、喷漆、包装、入库。
如何在立式铣床上铣平面
在立式铣床上铣削端面与平面怎么操作,则要看加工件的大小才能确定。对于用机用平口钳夹不住的工件,就要用压板直接压在铣床的工件台面上加工;对于机用平口钳能够夹住的工件,则可以使用机用平口钳加持着进行铣削加工。
在铣床上铣削平面有多种方法,比如:把工件直接用压板压在铣床的工作台面上铣削,把工件用机用平口钳夹住铣削,用飞刀盘铣削,用立铣刀铣削,还可以用滚刀进行铣削等。
解决这个问题的办法通常是将立铣头主轴稍作微量调整,调至略不“拖刀”为止。这项工作做得好,对铣出表面的平面度误差并不构成什么影响。
铣削平面加工过程主要包括以下步骤: 选择合适的铣削工具:根据加工要求选择合适的铣刀,例如端铣刀、立铣刀等。 确定加工路径:根据设计图纸和加工要求,确定加工路径。这通常包括确定需要加工的表面、深度和顺序。 安装铣刀:将铣刀安装到铣削机床中,确保安装正确并调整铣刀到所需的位置。
确定铣削方法,选择铣刀 在卧式铣床上用圆柱形铣刀周铣平面时,圆柱形铣刀的宽度应大于工件加工表面的宽度。用端铣刀铣平面时,端铣刀的直径应大于工件加工面的宽度,一般为它的2-5倍。
首先选择合适的刀具,根据铣削量的大小选择刃倾角角度。一般来说角度越大刀具越锋利。2 选择合适的转速,一般好的刀具转速越高面越光滑。3 切削液的使用 4 刀具加持的长度,从索咀伸出的长度一般不超过刀具直径的三倍,以免发生颤动,影响到工件的光洁度和公差。
在立式铣床上铣削端面,平面的操作步骤?
1、铣削平面加工过程主要包括以下步骤: 选择合适的铣削工具:根据加工要求选择合适的铣刀,例如端铣刀、立铣刀等。 确定加工路径:根据设计图纸和加工要求,确定加工路径。这通常包括确定需要加工的表面、深度和顺序。 安装铣刀:将铣刀安装到铣削机床中,确保安装正确并调整铣刀到所需的位置。
2、立式铣床上铣平面方法:在立式铣床上铣平面应使用端铣刀。
3、铣平面的方法和步骤:在卧式铣床上铣平面应使用圆柱铣刀。圆柱铣刀分为直齿和螺旋齿两种,由于直齿切削每次只有一个齿进行切削,不如螺旋齿切削平稳,因而多用螺旋齿圆柱铣刀铣削平面。用圆柱铣刀进行加工时,有两种不同的铣削方式,即逆铣和顺铣。
4、确定铣削方法,选择铣刀 在卧式铣床上用圆柱形铣刀周铣平面时,圆柱形铣刀的宽度应大于工件加工表面的宽度。用端铣刀铣平面时,端铣刀的直径应大于工件加工面的宽度,一般为它的2-5倍。
铣床怎么操作?
1、开机前先检查铣床设备的各个部位是否处在合理位置,如不合理及时调整。开机前设备清洁干净,如工作台、丝杆手轮等是否有油垢物,保证设备运行起来灵活性好。开机前检查油窗,不得低于2/1油位,定人定时定量加注各部位润滑油。工件、刀具的装夹必须牢固可靠不得有松动现象。
2、开机流程: 数控铣床启动时务必进行开机检查,确保机床无异常,遵循开机顺序,如N0150-G40 G01 X15 Y0取消左刀补。基础操作: 上工件时需找准位置,使用寻边器进行Y向对刀,如触及X坐标(-3300)和(-200.300)计算工件坐标;Z向对刀通过安装刀具测记Z坐标(-250.800)。
3、主界面:显示操作界面、工作状态、程序状态和补偿状态。 功能键:例如主轴启动/停止、ATC控制、手动进给/快速进给、刀具测量和换刀等。 编程键:用于程序编辑、修改和存储。 运行键:用于控制数控铣床或加工中心开始/暂停/停止加工。
4、进行铣削操作:启动铣床,将切削工具降低到工件表面开始加工。根据加工路径进行切削操作,可以通过手动操作或使用数控系统进行自动加工。 检查加工质量:加工完成后,对工件进行检查,确保尺寸精度和表面质量达到要求。扩展补充:- 在使用铣床加工工件时,需要注意安全事项。
5、将机床工作台移动到机床中间(按负向键,否则会超程),将工件放在工作台上。用百分表找正,然后夹紧工件(如果工件允许,夹紧后铣方也可以,所以不再用百分表找正);如果使用平口钳,应首先校正钳口。对刀:对刀仪安装在主轴上。
6、铣床操作注意事项 (一)在 铣床上安装工件、夹具和附件时。不惜清除和擦净台面以及夹具或附件安装面上的铁销和脏物,以免 影响加工精度。(二)工作结束时。

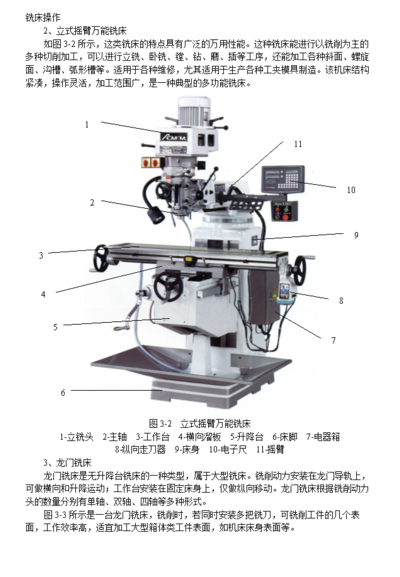

立式炮塔铣床如何操作?
1、炮塔铣床数显面板每个品牌的使用方法都不相同,需要参考其说明书进行操作。
2、用炮塔铣床加工精密工件孔方法如下:当把待加工的工件安装在主轴上时。使用炮塔铣刀切削工件,形成所需尺寸的孔。它具有高精度、高速度、低能耗等特点。可加工出精密尺寸的孔,具有广泛的应用前景。
3、炮塔铣床铣45°槽的方法:对于加工45°的圆弧槽,通常采用回转工作台铣削比较标准,而且操作比较方便,如果工件是面板可直接装夹在回转工作台上,如果工件是圆形可采用三爪卡盘安装在回转工作台上校正好同心位置后,用三爪卡盘夹紧工件后,通过要求的45°摇动工作台就可以了。
4、首先,将炮塔铣床的电源关闭,并确保所有动力源都已切断,以确保安全操作。其次,找到位于X轴丝杠两端的调整螺母。然后,定炮塔铣床,并使用手动操作移动X轴。最后,发现间隙太大,逐步旋紧调整螺母以减小间隙,间隙太小或没有间隙,则应逐步松开调整螺母,以增加间隙。
