家用吊扇的接线方法?

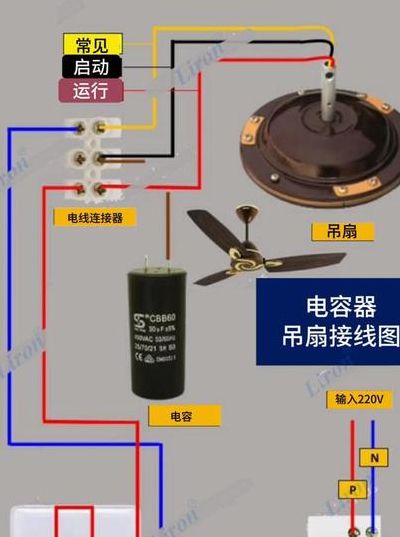

吊扇的接线方法图 吊扇开关接线图如下：从吊扇本体出头有2根导线，可以把它看成一根启动线、一根运转线及一根共线，其中运转线与启动线间的阻值最大，共线与启动线间的阻值最小，共线与运转线间的阻值居中。
家用吊扇接线图如下：从吊扇本体出头有2根导线，一根为启动线、一根为运转线，一根为共线。运转线与启动线间的阻值最大，共线与启动线间的阻值最小，共线与运转线间的阻值居中。家用吊扇接线注意：需要分清零火线的，一般黑色线是零线，红色线是火线，接线时，先用工具剪掉线头绝缘分，露出线芯。
方法如下： 准备工具和材料：吊扇、电线、绝缘胶布。 第一步，找一根额外的电线，将其一端与吊扇的电线绑在一起，确保连接稳固，如所示图。 第二步，将这根额外电线的一端穿过吊扇的吊杆，如图所示操作。

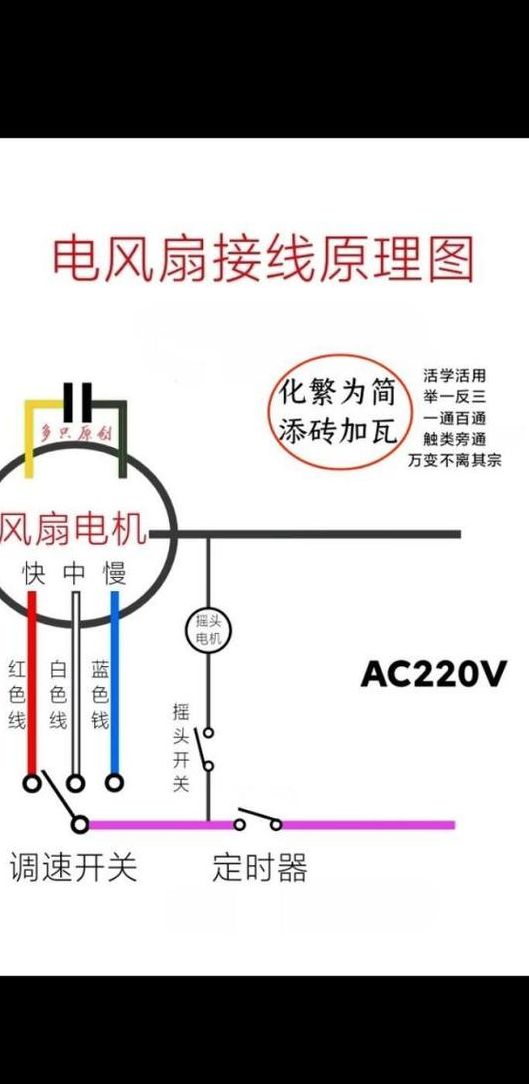

吊扇调速开关接线图解如下：常见的调速器三线接线法（黑红蓝）＝零线、火线、底线这种接线最简单。
具体接线方法如下：关闭电源，将吊扇电机的线头和开关的红色线头用绝缘带连接起来。将开关的黑色线头和电源的火线用绝缘带连接起来。将开关的白色线头和电源的零线用绝缘带连接起来。将开关的三个线头插入开关底座上对应的插孔中。将开关底座固定在吊扇上，然后将吊扇安装到吊顶上。
吊扇开关接线图
吊扇的接线方法图 吊扇开关接线图如下：从吊扇本体出头有2根导线，可以把它看成一根启动线、一根运转线及一根共线，其中运转线与启动线间的阻值最大，共线与启动线间的阻值最小，共线与运转线间的阻值居中。
吊扇开关接线图如下：从吊扇本体出头有三根导线，可以把它看成一根启动线、一根运转线及一根共线，其中运转线与启动线间的阻值最大，共线与启动线间的阻值最小，共线与运转线间的阻值居中。
吊扇调速开关接线图解如下：常见的调速器三线接线法（黑红蓝）＝零线、火线、底线这种接线最简单。
吊扇开关接线图如下：吊扇调速旋钮是一只带开关控制功能的470kΩ的可变电位器。改变电位器的电阻值，即改变对电容器（0.1uf/400V）的充电时间常数。这样通过100Ω电阻→双向触发二极管→双向晶闸管的门极G。于是串联在220V电路中的电风扇负载得到了一个交流可调电压。
吊扇开关接线图示例如下：火线进线端连接至开关的火线端子，开关的火线端子再连接至吊扇的火线端子；零线则直接连接吊扇的零线端子，无需经过开关。整个接线过程简单明了，确保了电路的安全性和稳定性。
吊扇调速开关怎么接线图解
1、吊扇调速开关接线图解如下：常见的调速器三线接线法（黑红蓝）＝零线、火线、底线这种接线最简单。
2、吊扇调速开关接线方法如下：需要工具：吊扇、电线、胶布。
3、连接零线 零线直接接到电视上的单独线（没有接电容的那颗线）上面。连接火线 火线接开关的上的单独螺丝上面，开关的下面螺丝去接电机的另一颗线。过去的吊扇调速开关是电感式（铁芯线圈）的。串联电感 都属于系列降压，电感类型是串联电感越大，速度越慢。
4、准备一根电线，将其一端与吊扇调速开关的两根线束绑扎在一起，确保连接牢固，如所示图。 将绑扎好的电线另一端穿过吊扇的吊杆，确保线缆顺畅通过，如下图所示。 在吊杆的另一端，拉扯电线，直到将所有电线拉出，并将其与调速开关连接好，如下图所示。
吊扇调速开关怎么接线
1、我们需要准备好吊扇的调速开关器，通常上面会有4个连接用的插脚，分别用来接输入电源和输出电源，有一个是旋转的开关，用来调节吊扇的调速。了解清楚之后，接下来从第1个插脚和第3个插脚依次接入，再从第2个插脚和第3个插脚接出。
2、我们先来看图：这种调速开关解法十分简单只要把火线串联到调速开关里即可，开关上只有两个接线端，这两个接线端分别接火线进入和火线出即可。需要注意：这两个接线端一定要接火线，零线是不经过调速开关的。无极调速开关工作原理：调速旋钮是一只带开关控制功能的470kΩ的可变电位器。
3、三线接线法 常见的调速器三线接线法（黑红蓝）=零线、火线、底线这种接线最简单，这里就不多赘述。
4、调速开关的接线，关键是辨别进线和出线的接线位置。找到位置后，把去吊扇的火线剪断，电源进来的火线接到进线位置，去吊扇的控制线接到出线位置。现在常见的调速开关接线外形大体有两种形式，一种和灯开关的外形一样，有两个接线孔，按标记把进出线接上即可。
5、零线直接接到电机上面的单独线（没有接电容的那颗线）上面。火线接开关的上面（以图片为准）单独螺丝上面，开关的下面（按图黄色那个）螺丝去接电机的另一颗（应该有电容的一端连接）线。过去的吊扇调速开关是电感式（铁芯线圈）的，你图上这个是属于电容式的。
吊扇开关接线图,谁有?
1、吊扇开关接线图如下：从吊扇本体出头有2根导线，可以把它看成一根启动线、一根运转线及一根共线，其中运转线与启动线间的阻值最大，共线与启动线间的阻值最小，共线与运转线间的阻值居中。
2、吊扇开关接线图如下：从吊扇本体出头有三根导线，可以把它看成一根启动线、一根运转线及一根共线，其中运转线与启动线间的阻值最大，共线与启动线间的阻值最小，共线与运转线间的阻值居中。
3、吊扇调速开关接线图解如下：常见的调速器三线接线法（黑红蓝）＝零线、火线、底线这种接线最简单。
