电动车充电器里的电解电容掉了,求助正负极
1、①、向这电容首先找到那四只整流二极管组成的桥式整流电路,从那四只二极管里看,哪两两个负极用铜箔连在一起的那个点,就是接这电容的正极点。②、关于此问题参见以下内容。
2、看电路板那面,哪个点跟两个整流二极管的负极相连,就是电容的正极。
3、电路板上阴影部分是负极【像是 一 斜着画】, 电容上 上面阴影部分是负极。【 一 标写着 】。如图,++对一起,— —对一起,焊接就可以了。
4、电容器的正负极容易区分,图片中右下方这个引脚旁边能明显看到一条黑线,这个引脚就是负极。
5、电解电容的外壳上都标有正负极的。下面图白色带里就打有“-”,就是负极。
6、电容位置 红圈内 电容正负极 至于电路板上正负极 你找另外一个小电容的负极脚 他是连接到大电容的负极脚的 插上即可。 旁边的电阻一段也应该和电容负极连的。 还有二极管的两个正极 相连的也是负极。
看电路板中电容的标志图,如何分清楚正负极?
1、标记:电解电容通常在外壳上标有正负极标识,例如“+”和“-”符号。 长度:电解电容的正极引脚通常比负极引脚长一些,这也可以作为区分的方法。 极性标识:电解电容在原理图上通常会有极性标识,例如箭头指向正极。
2、直插电解电容区分正负极 直插电解电容的正负极可以通过引脚长度以及壳体颜色来区分,引脚长者为正;引脚短者为负;壳体有小区域的灰色部分对应的引脚为负,另一端为正。
3、第一种方法是看电解电容胶管,胶管一端印有负极的标示。另外一端正极则不表示。第二种方法是看电解电容引脚。引脚处有带网格的一端代表负极,另外一端则表示正极。
4、电容的外皮上有标志,负极有明显的标注“—”,一般为多个白色的“--”。电路板上,圆圈带有阴影的是负极。
5、通常的电路板在电容的两个焊盘上或附近标有+-号,实际电路板上的颜色是白色的,即印着白脸的一侧的引脚是负极。
6、一般是长脚为正,如果已经在电路板上面就是有白色的一竖的一面为负。
电容怎么看正负极
1、首先拿出一个电解电容,第一种方法是看电解电容胶管,胶管一端印有负极的标示。另外一端正极则不表示。第二种方法是看电解电容引脚。引脚处有带网格的一端代表负极,另外一端则表示正极。
2、个圆圈分2半,1半是黑色为负,一半无色为正。左面黑色阴影那端是负极,右侧是正极。主板上电容位置,如果是黑白色,黑色部分是负极,白色部分是正极。
3、电容有正负极。普通电解电容:识别方法一:在电容的外壳上标有“--”的为负极,另一极为正极。负极一般颜色为灰白色,正极一端多为黑色。
4、一般来说,电容器的正负极的确定有两种方式,其中一种是通过电容器的外形区分,另一种是根据电容器上有无“+”、“-”字样来判断。首先,如果电容器上有标明“+”、“-”字样,则“+”代表正极,“-”代表负极。
5、阻值小的是①,阻值大的是③;按图接上电容、试运转。注意:在进行 第2步时出现①③阻值相同时随便接,反转了换一头 试试,若①、③搞错无不良后果。关于万用表电阻档:指针偏转越大表示电阻越小,反之亦然。
电解电容电路图里的正负极图示是什么样的?
电解电容是电容的一种,金属箔为正极(铝或钽),与正极紧贴金属的氧化膜(氧化铝或五氧化二钽)是电介质,阴极由导电材料、电解质(电解质可以是液体或固体)和其他材料共同组成,因电解质是阴极的主要部分,电解电容因此而得名。

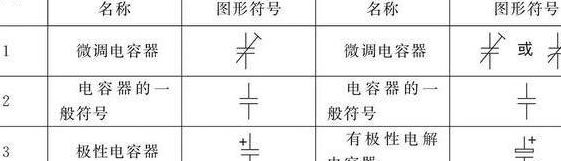

电解电容在电路图中的符号如图 电解电容器通常为由金属箔(铝/钽)作为正电极,金属箔的绝缘氧化层(氧化铝/钽五氧化物)作为电介质,电解电容器以其正电极的不同分为铝电解电容器和钽电解电容器。
如果是4n7就是7nF,不标单位的直接表示法:用1~4位数字表示,即指数标识,容量单位为pF,如独石和一些瓷片电容,一般就用指数形式,471就代表47×10^1pF=470pF。
一般是长脚为正,如果已经在电路板上面就是有白色的一竖的一面为负。
下图是电解电容在PCB电路板中的标志符号,其中左侧有阴影部分相对应的极性为电解电容的负极,另外一侧有+为正极;也有部分人省略了右侧的+。中间的两个圆点为PCB的焊盘。
电解电容是一种常见的电子元件,通常用于印制电路板上的电路中。在印制电路板上,电解电容的正负极可以通过以下几种方式来识别: 标记:电解电容通常在外壳上标有正负极标识,例如“+”和“-”符号。
