电磁炉的工作原理是什么?
电磁炉的工作原理是采用磁场感应涡流加热的原理，通过内部电路板控制产生交变电流，利用高频的电流，通过环形线圈产生磁场，将锅具放置在磁场中，当磁场内的磁力线穿过导磁(铁质锅或不锈钢锅)的底部时，产生无数小涡流，使锅底迅速发热，从而加热了食物。
电磁炉是应用电磁感应原理对食品进行加热的。电磁炉的炉面是耐热陶瓷板，交变电流通过陶瓷板下方的线圈产生磁场，磁场内的磁力线穿过铁锅、不锈钢锅等底部时，产生涡流，令锅底迅速发热，达到加热食品的目的。
电磁炉的工作原理是使用交流电来产生一系列物理反应，可以使锅底散发热量，这样就能用来炒菜或者加热食材。
电磁炉原理与维修图解(关于高频电磁灶的小常识)
1、不过，金灶电磁炉使用时间长了容易出现问题，了解一些基础的维修技巧还是很有必要的，接下来为大家介绍金灶电磁炉原理与维修。
2、电磁炉工作原理 电磁炉是利用交变电流通过线圈产生方向不断改变的交变磁场，而处于交变磁场中的导体内部就会产生涡旋电流，而这个是涡旋电场推动导体中载流子（锅里面的电子不一定是铁原子）运动所致。涡旋电流的焦耳效应会使导体温度上升，从而实现了加热。
3、随着现代科技的发展，各种高科技应用到人们的日常生活中。电磁炉就是现代厨房革命的产物之一。电磁炉以起升温快、体积小、热效率高、美观大方及用途多样成为居家生活的多功能炊具， 同时还具有节能环保的特点，因此能博得很多人的青睐。
4、它是采用电磁感应原理加热，减少了热量传递的中间环节以1600w功率的电磁炉计，烧两升水，在夏天仅需7分钟，与煤气灶的火力相当。用它蒸、煮、炖、涮样样全行，即使炒菜也完全可以。
5、在了解了电磁炉的工作原理后，让我们来看看它的故障和维护方法 1，无法暖气 修复方法：指示灯亮但不暖气。 可能是微动开关出现故障。 及时更换。2，电源无法调整 维护方法：可能是由于暖气或恒温电阻引起的短路。 维修只需更换损坏的部件。
电磁炉的电路图

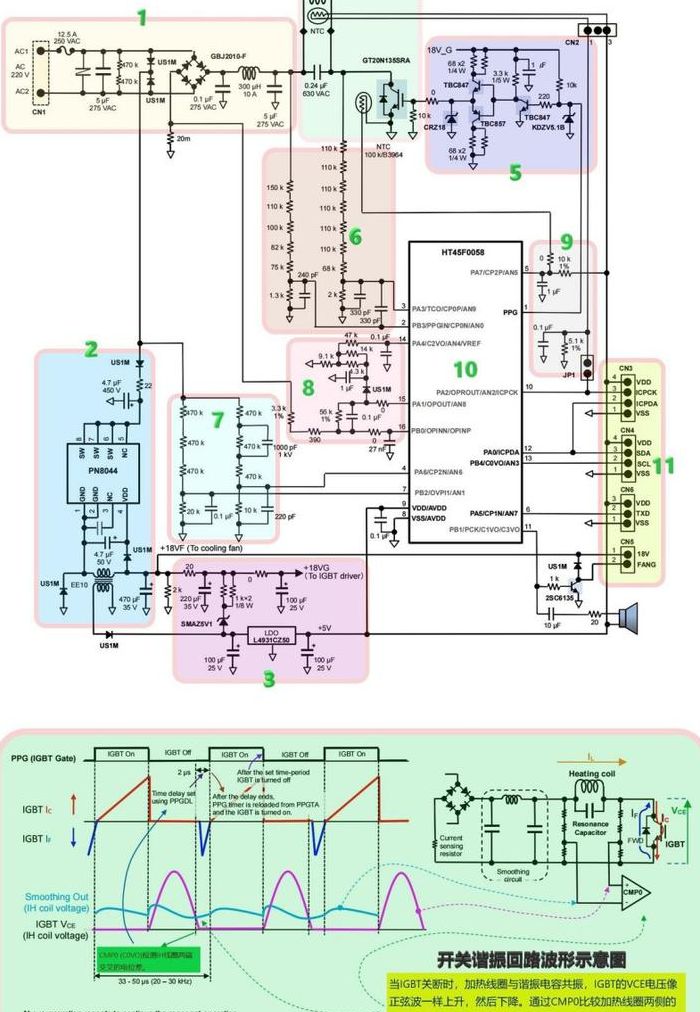

[电磁炉电路图](https：//cdn.jsdelivr.net/gh/lixinyu123/img/2022/202207/20220706/20220706092323_2805jpg)如图所示，电磁炉的电路主要由以下几个部分组成：电源模块：接收外部电源输入，将交流电转化为直流电，并进行滤波处理，保证电路稳定运行。
接线图如下：把原来的块0B2226AP，还有7805小电感取掉，接入模块，300V接桥堆输出，模块5V接板7805的5V，18V接风扇正极，12V接板子上7805输入端。

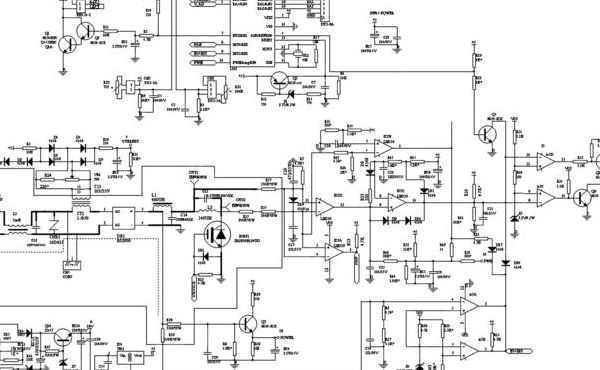

大功率电磁炉电路图：电磁炉又名电磁灶，是现代厨房革命的产物，它无需明火或传导式加热而让热直接在锅底产生，因此热效率得到了极大的提高。是一种高效节能橱具，完全区别于传统所有的有火或无火传导加热厨具。 电磁炉是利用电磁感应加热原理制成的电气烹饪器具。
LC振荡逆变电路LC振荡逆变电路是电磁炉的工作电路。通过IGBT的通断，电流在线圈和高频电容之间振荡，在铁锅底部形成涡流加热。主要元件有功率晶体管、励磁线圈、高频电容等。
大功率商用电磁炉需要增设功率管限流保护（电路图如下图）其电源保险管，通常设置在整流桥的输入端。当桥短路时，保险管对输入电路起到保护作用，当功率管短路时，保险管也对桥起到保护作用。
寻电磁炉的原理图
1、电磁炉加热原理如图所示，灶台台面是一块高强度、耐冲击的陶瓷平板（结晶玻璃），台面下边装有高频感应加热线圈（即励磁线圈）、高频电力转换装置及相应的控制系统，台面的上面放有平底烹饪锅。其工作过程如下：电流电压经过整流器转换为直流电。又经高频电力转换装置使直流电变为超过音频的高频交流电。
2、明确答案 在电磁炉的电路中寻找取样电阻，通常需要根据电路原理图进行定位。取样电阻一般位于电源电路或反馈电路中，用于调节电路的输出或作为信号采样使用。详细解释 理解电磁炉电路结构：电磁炉是一个复杂的电器产品，其核心部件包括电路板、线圈、传感器等。
3、步步高电磁炉工作原理电源电路：220V交流电源经接线端子N、L进入主板，经电源保险管FUSE（15A）分为两路：一路经DB1整流、CB1滤波后给主回路供电；另一路经Dl、Rl和C1到辅助电源。
4、电磁炉只能与具有磁性的容器一起使用，如果容器不具备磁性，电磁炉无法感应到，并无法正常工作。过载保护触发 电磁炉内置有过载保护功能，如果使用功率过大的器具或同时使用多个高功率设备，电磁炉可能会自动断电保护。
5、首先，我们决定采取行动。小心翼翼地拆开电磁炉，仔细检查电路板，寻找可能的烧痕，但并未发现明显迹象。接着，我们借助网络的力量，找到了一份与之相似的电路原理图，作为维修的参考指南。维修过程揭秘：测量保险丝，确认其完好无损，电压测试正常，排除了保险丝烧坏的可能性。
九阳电磁炉电路图是什么?
1、电磁炉是应用电磁感应原理对食品进行加热的。
2、长期工作在临界过电压或欠电压情况下，造成IGBT损坏；用户操作不当，液体渗入电磁炉内发生短路而损坏；维修人员维修时不按正确的维修方法而导致故障面扩大。电磁炉损坏时的一般维修程序：目测电磁炉的电流熔丝是否烧断。电磁炉电流检测电路截图如下图所示。 检测IGBT是否被击穿。
3、九阳电磁炉JYC-17BD作为家庭厨房中的常见电器，其内部电路设计至关重要。该电磁炉采用了先进的微电脑控制技术，具有温度控制、定时烹饪等多项智能功能。其电路图显示，电路主要由电源模块、控制模块和加热模块组成。电源模块负责将220V交流电转换为适合电磁炉工作的直流电，确保设备在安全范围内运行。
家用电磁炉的电子元件图解
电子元件：Electronic component，是组成电子产品的基础，常用的电子元件有：电阻、电容、电感、电位器、变压器、三极管、二极管、IC等，就安装方式而言，可分为传统安装（又称通孔装即DIP）和表面安装两大类（即又称SMT或SMD）。
电磁炉是利用交变电流通过线圈产生方向不断改变的交变磁场，而处于交变磁场中的导体内部就会产生涡旋电流，而这个是涡旋电场推动导体中载流子（锅里面的电子不一定是铁原子）运动所致。涡旋电流的焦耳效应会使导体温度上升，从而实现了加热。
电子线路部分包括： 功率板、主机板、灯板（操控显示板）、线圈盘及热敏支架、风扇马达等。结构性包装部分包括： 瓷板（新型电磁炉有用玻璃面板）、塑胶上下盖、风扇叶、风扇支架、电源线、说明书、功率贴纸、操作胶片、合格证、塑胶袋、防震泡沫、彩盒、条码、卡通箱。
PAN）。风扇组件：散热辅助元件（FAN），降低炉内元器件温度。IGBT：俗称功率管，通过低电流信号、控制大电流的通断（IGBT）。桥式整流块：将交流电源转换为直流电源（BD101）。热敏电阻件：将热量信号传递到控制电路。
电磁炉加热原理如图所示，灶台台面是一块高强度、耐冲击的陶瓷平板（结晶玻璃），台面下边装有高频感应加热线圈（即励磁线圈）、高频电力转换装置及相应的控制系统，台面的上面放有平底烹饪锅。其工作过程如下：电流电压经过整流器转换为直流电。又经高频电力转换装置使直流电变为超过音频的高频交流电。
