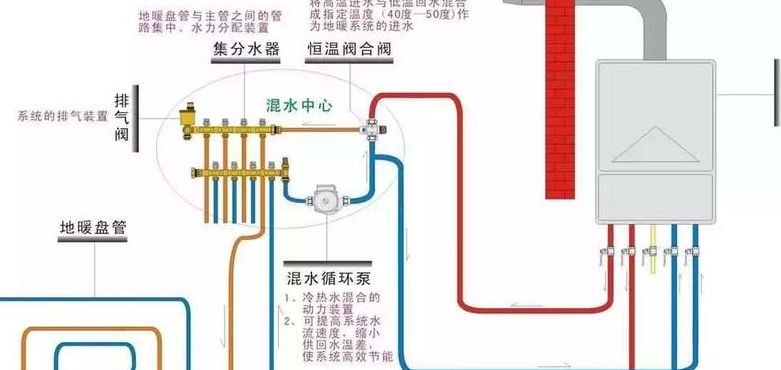

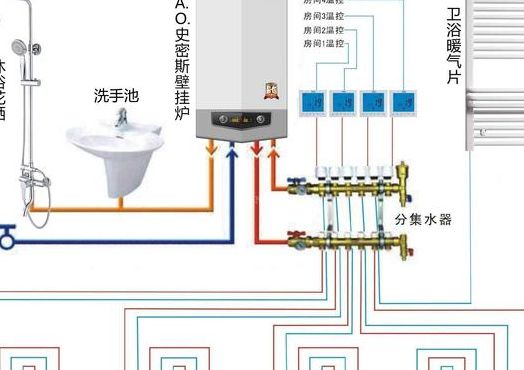

地暖安装示意图（地暖安装示意图是怎样的）

地暖分水器如何安装-地暖分水器的安装技巧

在集水器之后的回水连接管上，应安装泄水管，并加装平衡阀或其他可关断调解阀。系统配件应采用耐腐蚀材料。注意：安装泄水装置，用于验收前及以后维修时冲刷管道和泄水用，最好泄水装置就近有地漏等排水装置。对有热计量要求的系统应设置热计量装置。

首先将每个环路加热管的进出水口分别与分水器、集水器连接。注意分水器、集水器内径不应小于总供、回水管内径，且分水器、集水器最大断面流速不宜大于0.8m/s；每个分水器、集水器分支环路不宜多于8路；每个分支环路供回水管上均应设置铜制球阀等可关断阀门。

确定分水器安装位置：首先要选择一个合适的位置来安装分水器，通常选择在地暖系统的进水管道处。确保选择的位置方便操作、维修和检查。关闭供水阀门：在安装分水器之前，需要先关闭供水阀门，确保安装过程中不会有水流出来。

地暖分水器的正确安装方法如下：施工的时候需要将分水器设置在上方，集水器设置到下方，两者的距离为200毫米，且集水器中央离地面超过280毫米，分集水器正常是配备支架撑住的，安装过程中，需参考图纸的高度，使用膨胀螺栓锁定到墙面，最后把分集水器固定在支架上。

地暖分水器的正确安装方法：准备工作：- 确保地暖系统已经安装完毕，并且地暖管道已经铺设好。- 确认地暖分水器的型号和规格与地暖系统相匹配。安装分水器：- 将地暖分水器安装在地暖系统的进水管上。进水管是从供热设备（如锅炉）流入地暖系统的管道。

1、自然循环安装方法安装的管道要有一定的坡度，暖气片和锅炉之间要有一定的高差，一般是在0.5米以上，管道的直径一般在DN-25和DN-40两种，最远端一般不应超过15米。优点是可以完全的靠自然循环的方法达到取暖的效果，缺点是上下温差较大，暖气片的高度安装不能太低，不美观。

2、边界保温条边界保温条要贴在采暖区域的墙面上，以防热量透过墙体散走，影响保暖效果。铺贴之前，先对墙体进行打扫，保持干净，以防铺贴后脱落，好增加粘性。白晶挤塑板白晶挤塑板在铺贴之前，需要保证原始地面平整度，利于挤塑板平整铺开，利于施工。

3、我们安装时的流程是材料进场→分水器固定安装→主管连接→铺设保温层、反射膜→地暖盘管→连接分水器→根据施工图进行埋地管材铺设→边角伸缩缝设置→中间验收(地暖盘管打压)→合格后豆石回填施工→回填完毕进行(二次试压)→整体系统调试运行。做到了这些，地暖安装工作已经基本完成。

地暖安装实景图地暖比暖气片节能40%“地暖的运行费用通常比散热片降低23%-40%。”个别供暖企业为了忽悠消费者从而抢单，往往采用这一招数。

地暖安装流程第五步：打压试验在分水器上选两管道，分别装上压力表及阀门，把分水器上的排气阀打开，然后往系统里接入自来水，等排气阀有水均匀流出时，关闭排气阀。关闭阀门，取下自来水管，装上打压泵对地暖打压，一般加压8公斤。压力表一至加压8公斤到后期安装。

分水器篇：水平安装，中心距200mm，距离地面300mm，考虑检修便捷，进水管需加保温套管。填充层篇：选用豆石混凝土或砂浆，严格控制材料质量，施工时务必保护好管道，确保系统水压稳定。湿式水地暖模块的施工同样细致入微，从清理地面到铺设模块，再到盘管和回填，每个步骤都关乎最终的舒适体验。

1、将分水器（即供水端）装在上面，集水器（即回水端）装在下面，就是上供下回，如下图：分水器在上面的上供下回这样的好处是，安装执行器的时候不会顶到上面的东西，如图上的角阀。有的是否分集水器是在柜子里面，执行器在上面的话，容易被顶到。

2、准备2个分水器，每一层楼安装一个。两个分水器用管路并联连接，如下图所示。

3、先放分集水器进水管的气。首先把水管接到分水器进水管的放气阀上，注意放气的时候要有人看护。因为放气胶管可能会跳动。然后用钳子轻轻打开阀门。之前要准备毛巾，裹住阀门周围，因为放气时会有水从阀门出溢出，免得水到处流开。放分集水器回水管的气。

4、上图是地暖分水器示意图，如图所示，两根主水管上面有两个阀门，一个进水，一个回水(上进下回)，两个阀门就是控制开关，顺着管道是开，与管道垂直方向是关，上图所示是关着的。关闭了这两个阀门，相当于把整个地暖系统都关闭了。

5、地暖分水器开关示意图如下：首先需要了解开关的方向，一般朝着管道方向的是开，方向与管道保持垂直的是关。通常地暖的两根主水管上有两个阀门，其中一个是进水口，另一个是回水口，这两个阀门则是专门负责控制的开关，若将两个阀门与管道垂直的话，则说明整个地暖的系统是关闭的。

6、上边的是分水器，是进水；下边的是集水器，是回水。供暖系统中一个普遍原则是热水管在上，冷水管在下。

1、主要步骤为选择区域、拆地暖管、连接暖气片、合理的安装位置、打扫卫生。选择区域。首先要选择在哪一个区域加装暖气片，因为每个区域都有单独的分水器，也就是有单独的阀门可以连接。拆地暖管。需要将选择拆去的地暖管拆卸下来，并且做好封堵，避免后续出现漏水的问题。连接暖气片。

2、地暖管接暖气片安装方法：设计分支环路；连接进出水口首先将每个环路加热管的进出水口分别与分水器、集水器连接。安装阀门；对应安装阀门在分水器之前的供水连接管道上，顺水流方向应安装阀门、过滤器及泄水管。

3、边界保温条边界保温条要贴在采暖区域的墙面上，以防热量透过墙体散走，影响保暖效果。铺贴之前，先对墙体进行打扫，保持干净，以防铺贴后脱落，好增加粘性。白晶挤塑板白晶挤塑板在铺贴之前，需要保证原始地面平整度，利于挤塑板平整铺开，利于施工。

4、异侧上进下出这种连接方式，需要在每个暖气片出口安装一个平衡角阀，通过对平衡角阀的调节，以避免拘留水泵较近的暖气片流量过大，距离水泵较远的暖气片流量太小。同侧上进下出这种形式与异侧上进下出的很类似。大的优势是有很好的水循环，增加了水流的流动速度，高进底出。
